Entdecken Sie die Freiheit unabhängiger Energieversorgung mit dem ECTIVE SC 20 MPPT Solar-Laderegler – Ihrem zuverlässigen Partner für autarke Stromversorgung in Wohnmobilen, Booten, Gartenhäusern und überall dort, wo Sie netzunabhängige Energie benötigen. Dieser hochmoderne Solar-Laderegler optimiert die Leistung Ihrer Solarmodule und sorgt für eine effiziente und schonende Ladung Ihrer 12V- oder 24V-Versorgungsbatterien. Mit dem ECTIVE SC 20 sind Sie bestens gerüstet, um Ihre Abenteuer zu erleben, ohne Kompromisse bei der Stromversorgung eingehen zu müssen. Lassen Sie sich von der Sonne antreiben und genießen Sie die Unabhängigkeit!

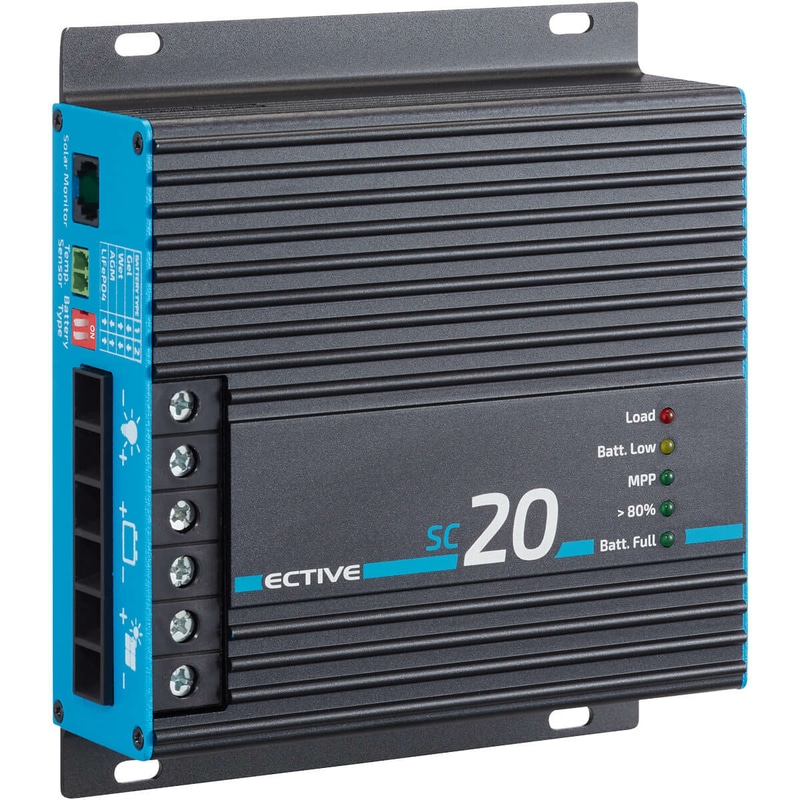

ECTIVE SC 20 MPPT Solar-Laderegler: Maximale Energieeffizienz für Ihre Solaranlage
Der ECTIVE SC 20 MPPT (Maximum Power Point Tracking) Solar-Laderegler ist die ideale Lösung für alle, die das Maximum aus ihrer Solaranlage herausholen möchten. Im Gegensatz zu herkömmlichen PWM-Ladereglern nutzt die MPPT-Technologie hochentwickelte Algorithmen, um stets den optimalen Arbeitspunkt Ihrer Solarmodule zu finden. Das Ergebnis: Eine bis zu 30% höhere Energieausbeute, insbesondere bei ungünstigen Wetterbedingungen oder Teilverschattung. Das bedeutet für Sie mehr Strom, kürzere Ladezeiten und eine längere Lebensdauer Ihrer Batterien.
Der ECTIVE SC 20 ist für Solaranlagen mit einer Leistung von bis zu 240Wp bei 12V-Batterien bzw. 480Wp bei 24V-Batterien ausgelegt. Mit einem maximalen Eingangsstrom von 20A ist er in der Lage, auch größere Solarmodule effizient zu verarbeiten. Die maximale Eingangsspannung von 50V ermöglicht den Anschluss verschiedenster Modultypen und Konfigurationen.
Intelligente Ladetechnologie für lange Batterie-Lebensdauer
Der ECTIVE SC 20 verfügt über eine intelligente, mehrstufige Ladefunktion, die Ihre Batterie optimal schützt und ihre Lebensdauer verlängert. Er analysiert kontinuierlich den Zustand der Batterie und passt den Ladevorgang entsprechend an. Die verschiedenen Ladephasen umfassen:
- Bulk-Phase: Schnelle Ladung der Batterie mit maximalem Strom, um den Energiebedarf schnell zu decken.
- Absorption-Phase: Konstantspannungsladung, um die Batterie vollständig aufzuladen und die Zellen auszugleichen.
- Float-Phase: Erhaltungsladung mit reduzierter Spannung, um die Batterie voll geladen zu halten, ohne sie zu überladen.
- Equalization-Phase (optional): Ausgleichsladung für Blei-Säure-Batterien, um Sulfatierung zu verhindern und die Batterie zu regenerieren (manuell aktivierbar).
Durch diese intelligente Ladefunktion wird Ihre Batterie optimal gepflegt und vor Schäden durch Überladung oder Tiefentladung geschützt. Sie profitieren von einer längeren Lebensdauer Ihrer Batterie und einer zuverlässigen Stromversorgung über viele Jahre.
Umfassender Schutz für Ihre Solaranlage und Batterie
Der ECTIVE SC 20 ist mit zahlreichen Schutzfunktionen ausgestattet, die Ihre Solaranlage und Batterie vor Beschädigungen schützen. Dazu gehören:
- Überlastschutz: Schützt den Laderegler vor Überlastung durch zu hohe Solarleistung.
- Kurzschlussschutz: Schützt vor Schäden durch Kurzschlüsse in der Solaranlage oder der Verkabelung.
- Verpolungsschutz: Verhindert Schäden durch falsche Polarität beim Anschluss der Batterie oder der Solarmodule.
- Überspannungsschutz: Schützt die Batterie vor Überspannung durch den Laderegler.
- Tiefentladeschutz: Verhindert die Tiefentladung der Batterie, indem er den Stromverbrauch automatisch reduziert.
- Übertemperaturschutz: Schützt den Laderegler vor Überhitzung und sorgt für einen sicheren Betrieb auch bei hohen Temperaturen.
Mit diesen umfassenden Schutzfunktionen können Sie sich darauf verlassen, dass Ihre Solaranlage und Batterie optimal geschützt sind und Sie lange Freude daran haben werden.
Technische Daten im Überblick
Hier finden Sie alle wichtigen technischen Daten des ECTIVE SC 20 MPPT Solar-Ladereglers übersichtlich zusammengefasst:
| Eigenschaft | Wert |
|---|---|
| Systemspannung | 12V / 24V (automatische Erkennung) |
| Max. Solarleistung (12V) | 240Wp |
| Max. Solarleistung (24V) | 480Wp |
| Max. Eingangsspannung (Solar) | 50V |
| Max. Ladestrom | 20A |
| MPPT-Tracking-Effizienz | >99% |
| Eigenverbrauch | < 8mA |
| Ladespannung (Absorption) | 14.4V / 28.8V (einstellbar) |
| Ladespannung (Float) | 13.8V / 27.6V (einstellbar) |
| Temperaturkompensation | -4mV/°C/Zelle |
| Betriebstemperatur | -20°C bis +55°C |
| Schutzart | IP20 |
| Abmessungen | 169 x 95 x 37 mm |
| Gewicht | 0,4 kg |
Diese technischen Daten zeigen, dass der ECTIVE SC 20 ein leistungsstarker und effizienter Solar-Laderegler ist, der sich ideal für eine Vielzahl von Anwendungen eignet.
Einfache Installation und Bedienung
Die Installation des ECTIVE SC 20 ist denkbar einfach und kann von jedem mit grundlegenden Kenntnissen der Elektrik durchgeführt werden. Eine detaillierte Bedienungsanleitung in deutscher Sprache liegt dem Produkt bei und führt Sie Schritt für Schritt durch den Installationsprozess. Die übersichtliche Benutzeroberfläche ermöglicht eine einfache Konfiguration und Überwachung der Solaranlage.
Der Laderegler verfügt über ein gut lesbares LCD-Display, das Ihnen alle wichtigen Informationen auf einen Blick liefert, wie z.B.:
- Batteriespannung
- Solarstrom
- Ladestrom
- Ladezustand der Batterie
- Fehlermeldungen
Mit diesen Informationen haben Sie stets die volle Kontrolle über Ihre Solaranlage und können bei Bedarf schnell reagieren.
Anwendungsbereiche des ECTIVE SC 20
Der ECTIVE SC 20 MPPT Solar-Laderegler ist äußerst vielseitig einsetzbar und eignet sich für eine Vielzahl von Anwendungen, bei denen eine netzunabhängige Stromversorgung benötigt wird. Hier sind einige Beispiele:
- Wohnmobile und Caravans: Versorgen Sie Ihre Geräte und Beleuchtung im Wohnmobil mit Solarstrom und genießen Sie die Unabhängigkeit von Campingplätzen.
- Boote und Yachten: Laden Sie Ihre Bootsbatterien mit Solarstrom und verlängern Sie Ihre Autonomie auf dem Wasser.
- Gartenhäuser und Schrebergärten: Betreiben Sie Ihre Beleuchtung, Pumpen und andere Geräte im Gartenhaus mit umweltfreundlicher Solarenergie.
- Ferienhäuser und Hütten: Sichern Sie die Stromversorgung in abgelegenen Ferienhäusern und Hütten, wo kein Stromanschluss vorhanden ist.
- Mobile Büros und Baustellen: Versorgen Sie Ihre Geräte und Werkzeuge auf Baustellen oder in mobilen Büros mit Solarstrom.
- Notstromversorgung: Nutzen Sie den ECTIVE SC 20 als Notstromversorgung bei Stromausfällen.
Egal wo Sie netzunabhängige Energie benötigen, der ECTIVE SC 20 ist die perfekte Lösung für eine zuverlässige und effiziente Stromversorgung.
Profitieren Sie von den Vorteilen der MPPT-Technologie
Der ECTIVE SC 20 nutzt die hochentwickelte MPPT-Technologie, um das Maximum aus Ihren Solarmodulen herauszuholen. Im Vergleich zu herkömmlichen PWM-Ladereglern bietet die MPPT-Technologie folgende Vorteile:
- Höhere Energieausbeute: Bis zu 30% mehr Strom durch optimale Anpassung an den Arbeitspunkt der Solarmodule.
- Effizientere Ladung: Kürzere Ladezeiten und eine schnellere Aufladung der Batterie.
- Längere Batterielebensdauer: Schonende Ladung und Schutz vor Überladung und Tiefentladung.
- Flexiblere Modulwahl: Geeignet für eine Vielzahl von Solarmodultypen und Konfigurationen.
- Bessere Leistung bei ungünstigen Bedingungen: Auch bei Teilverschattung oder schlechtem Wetter liefert die MPPT-Technologie eine höhere Leistung.
Mit dem ECTIVE SC 20 investieren Sie in eine zukunftssichere Technologie, die Ihnen langfristig Kosten spart und Ihnen mehr Unabhängigkeit ermöglicht.
Warum ECTIVE?
ECTIVE steht für innovative und zuverlässige Produkte im Bereich der erneuerbaren Energien. Unsere Produkte werden nach höchsten Qualitätsstandards gefertigt und bieten Ihnen eine lange Lebensdauer und eine hohe Leistung. Wir legen Wert auf eine einfache Bedienung und eine umfassende Kundenbetreuung. Mit einem Produkt von ECTIVE entscheiden Sie sich für Qualität, Zuverlässigkeit und Innovation.
Erleben Sie die Freiheit und Unabhängigkeit, die Ihnen der ECTIVE SC 20 MPPT Solar-Laderegler bietet. Bestellen Sie noch heute und starten Sie in eine Zukunft mit sauberer und nachhaltiger Energie!
FAQ – Häufig gestellte Fragen zum ECTIVE SC 20 MPPT Solar-Laderegler
Welche Batterietypen sind mit dem ECTIVE SC 20 kompatibel?
Der ECTIVE SC 20 ist kompatibel mit verschiedenen 12V- und 24V-Batterietypen, darunter:
- Blei-Säure-Batterien (offen, AGM, Gel)
- Lithium-Eisenphosphat-Batterien (LiFePO4)
Hinweis: Bei der Verwendung von Lithium-Batterien ist es wichtig, die spezifischen Ladeempfehlungen des Batterieherstellers zu beachten. Die Ladespannungen des ECTIVE SC 20 können entsprechend angepasst werden.
Wie wähle ich die richtige Solarmodulleistung für den ECTIVE SC 20 aus?
Die maximale Solarmodulleistung, die an den ECTIVE SC 20 angeschlossen werden kann, beträgt 240Wp bei 12V-Batterien und 480Wp bei 24V-Batterien. Achten Sie darauf, diese Werte nicht zu überschreiten, um den Laderegler nicht zu überlasten. Die Leerlaufspannung (Voc) der Solarmodule darf maximal 50V betragen.
Tipp: Es ist besser, etwas weniger Solarmodulleistung anzuschließen als zu viel. Eine Überdimensionierung kann zu Schäden am Laderegler führen.
Kann ich mehrere Solarmodule parallel oder in Reihe schalten?
Ja, Sie können mehrere Solarmodule parallel oder in Reihe schalten, um die gewünschte Spannung und Leistung zu erreichen. Beachten Sie jedoch die folgenden Punkte:
- Parallelschaltung: Die Spannung bleibt gleich, der Strom addiert sich. Achten Sie darauf, dass der Gesamtstrom der Module den maximalen Eingangsstrom des Ladereglers (20A) nicht überschreitet.
- Reihenschaltung: Die Spannung addiert sich, der Strom bleibt gleich. Achten Sie darauf, dass die Gesamtspannung der Module die maximale Eingangsspannung des Ladereglers (50V) nicht überschreitet.
Wichtig: Verwenden Sie immer Module des gleichen Typs und mit den gleichen Spezifikationen, um eine optimale Leistung zu gewährleisten.
Wie schließe ich den ECTIVE SC 20 an die Batterie und die Solarmodule an?
Der Anschluss des ECTIVE SC 20 ist relativ einfach. Beachten Sie jedoch unbedingt die Bedienungsanleitung und die folgenden Schritte:
- Schalten Sie alle Stromquellen aus.
- Verbinden Sie die Batterie mit den Batterieanschlüssen des Ladereglers. Achten Sie auf die richtige Polarität (+/-).
- Verbinden Sie die Solarmodule mit den Solaranschlüssen des Ladereglers. Achten Sie auch hier auf die richtige Polarität (+/-).
- Schalten Sie die Batterie und die Solarmodule ein.
- Überprüfen Sie, ob der Laderegler ordnungsgemäß funktioniert und die Batterie lädt.
Sicherheitshinweis: Arbeiten Sie nur an elektrischen Anlagen, wenn Sie über die entsprechenden Kenntnisse und Fähigkeiten verfügen. Andernfalls lassen Sie die Installation von einem Fachmann durchführen.
Was bedeutet MPPT und warum ist das wichtig?
MPPT steht für Maximum Power Point Tracking. Es ist eine hochentwickelte Technologie, die es dem Laderegler ermöglicht, stets den optimalen Arbeitspunkt der Solarmodule zu finden. Dieser Punkt variiert je nach Sonneneinstrahlung, Temperatur und anderen Faktoren. Durch die kontinuierliche Anpassung an den optimalen Arbeitspunkt kann der MPPT-Laderegler eine höhere Energieausbeute erzielen als herkömmliche PWM-Laderegler. Das bedeutet mehr Strom für Ihre Batterie und eine effizientere Nutzung Ihrer Solaranlage.
Wie kann ich die Ladespannungen des ECTIVE SC 20 anpassen?
Die Ladespannungen des ECTIVE SC 20 können über das LCD-Display und die Bedientasten des Ladereglers eingestellt werden. In der Bedienungsanleitung finden Sie eine detaillierte Beschreibung des Einstellvorgangs. Es ist wichtig, die Ladespannungen an den jeweiligen Batterietyp anzupassen, um eine optimale Ladung und eine lange Lebensdauer der Batterie zu gewährleisten.
Was bedeuten die Fehlermeldungen auf dem Display?
Der ECTIVE SC 20 verfügt über ein Diagnose-System, das Ihnen Fehlermeldungen auf dem Display anzeigt, wenn Probleme auftreten. Die Bedeutung der einzelnen Fehlermeldungen finden Sie in der Bedienungsanleitung. Anhand der Fehlermeldungen können Sie das Problem identifizieren und beheben.
Wo finde ich die Bedienungsanleitung für den ECTIVE SC 20?
Die Bedienungsanleitung für den ECTIVE SC 20 liegt dem Produkt bei. Sie können die Bedienungsanleitung auch auf der Website des Herstellers ECTIVE herunterladen.
Wie lange ist die Garantie auf den ECTIVE SC 20?
Der ECTIVE SC 20 wird mit einer gesetzlichen Gewährleistung von 2 Jahren geliefert. Bitte bewahren Sie den Kaufbeleg auf, da dieser im Falle eines Garantieanspruchs benötigt wird.
